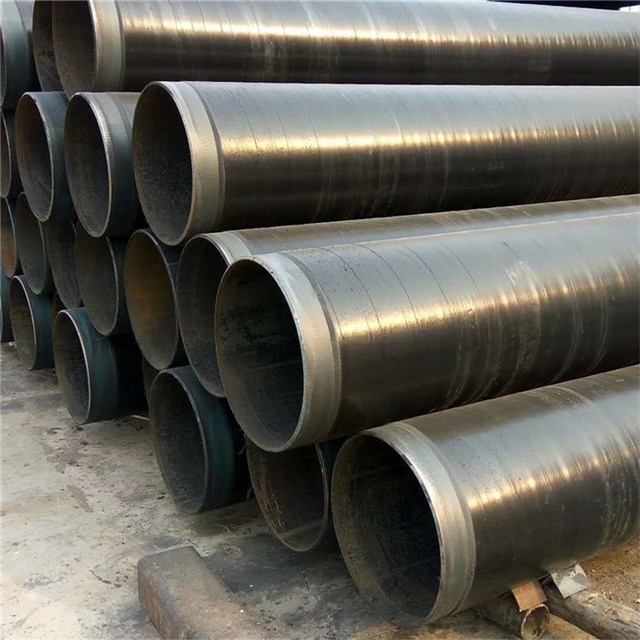

3PE防腐無縫鋼管是一種結合無縫鋼管高強度特性與三層聚乙烯(3PE)防腐技術的復合型管道材料，廣泛應用于石油、天然氣、化工、市政等領域。以下從技術原理、生產工藝、應用場景、標準規范及行業趨勢等方面進行詳細解析：

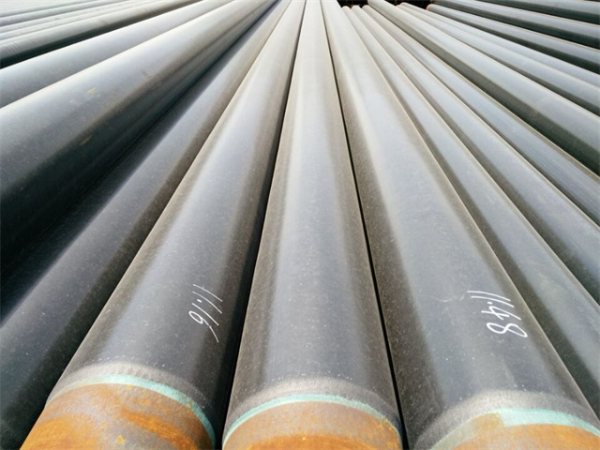

　　一、技術原理與結構設計

　　3PE防腐層采用環氧粉末(FBE)+膠粘劑(AD)+聚乙烯(PE)的三層復合結構：

　　1. 底層環氧粉末：通過靜電噴涂與鋼管表面形成化學鍵結合，厚度≥100μm，提供優異的附著力和抗腐蝕性能。

　　2. 中間層膠粘劑：為改性聚烯烴材料，厚度170250μm，作為連接環氧粉末與聚乙烯的橋梁，增強層間粘結力。

　　3. 外層聚乙烯：采用高密度聚乙烯(HDPE)，厚度1.83.7mm，具備抗沖擊、耐磨損、抗紫外線及化學穩定性，適應40℃至120℃極端環境。

　　這種結構綜合了環氧樹脂的高附著力和聚乙烯的機械防護性能，形成“剛柔并濟”的防腐體系，使管道壽命可達50年以上。

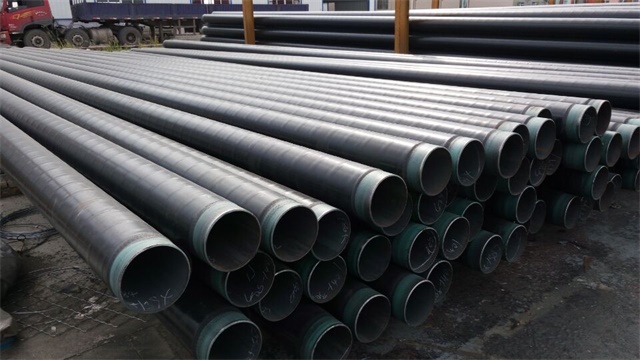

　　二、生產工藝與質量控制

　　1. 原材料選擇：無縫鋼管母材通常采用低碳鋼或低合金鋼(如X42X100鋼級)，符合GB/T 97112024標準，屈服強度≥355MPa，碳當量≤0.43%。

　　2. 表面處理：通過拋丸除銹至Sa2.5級(近白級)，錨紋深度50120μm，確保涂層與鋼管緊密結合。

　　3. 涂覆工藝：

　　預熱：鋼管加熱至185235℃，促進環氧粉末熔融固化。

　　靜電噴涂：環氧粉末均勻覆蓋，厚度控制在80350μm(根據防腐等級)。

　　擠出包覆：膠粘劑與聚乙烯通過環形模具擠出，負壓吸附形成無搭接涂層，確保層間無氣泡。

　　4. 檢測技術：

　　在線監測：紅外熱成像檢測涂層均勻性，針孔檢測電壓提升至25kV/mm。

　　性能測試：剝離強度(23℃≥100N/cm)、陰極剝離(48h≤10mm)、抗沖擊(≥8J/mm)等指標嚴格按GB/T 232572017及地方標準執行。

　　三、應用領域與典型場景

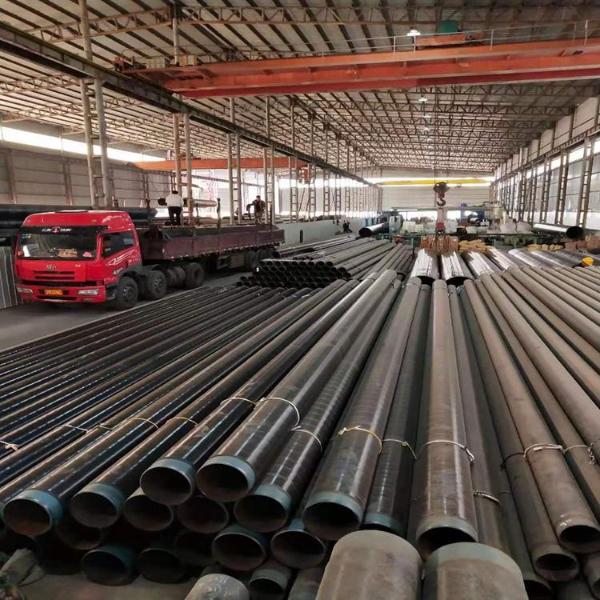

　　1. 油氣輸送：長距離輸油輸氣管道(如陜京線、西氣東輸)的首選材料，抵御H?S、CO?等腐蝕性介質。

　　2. 市政工程：

　　供水管道：內壁可涂覆IPN8710無毒涂層，符合GB/T 17219衛生標準。

　　污水處理：耐酸堿及微生物侵蝕，保障管網長期穩定運行。

　　3. 海洋工程：海底輸氣管道采用特加強級3PE(PE層≥3.5mm)，通過3000h鹽霧試驗驗證，抗海水腐蝕與機械沖擊。

　　4. 新能源領域：氫能管道、CCUS(碳捕集與封存)工程中，3PE與X80/X100高強鋼結合，滿足高壓、高腐蝕性需求。
