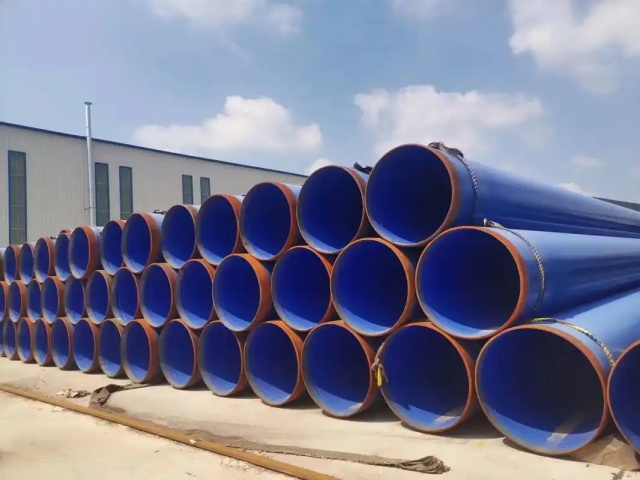

針對重慶地區使用的涂塑復合鋼管涂層，以下是純技術層面的相關內容：

　　一、重慶環境對涂塑復合鋼管涂層的要求

　　重慶屬于高溫高濕、部分區域存在酸雨、地下水腐蝕性較強(部分區域含硫化物、氯離子)，且山地施工運輸顛簸、施工場景復雜(市政給排水、消防、化工流體輸送、埋地穿線等)，對涂層的核心要求為：

　　1. 耐濕熱性：可以耐受40℃以上高溫、相對濕度90%以上的長期環境

　　2. 耐腐蝕性：可以耐受酸雨、含氯離子/硫化物的地下水的腐蝕

　　3. 抗機械損傷：可以耐受山地運輸的顛簸、埋地施工時的砂石碰撞

　　4. 附著力：涂層與鋼管基體的附著力強，避免因溫度變化、外力作用出現脫落

　　二、重慶常用的涂塑復合鋼管涂層類型及參數

　　目前重慶地區主流使用的涂塑復合鋼管涂層分為兩類，分別對應不同的使用場景：

　特殊場景的定制涂層

　　針對重慶的化工園區、高腐蝕性地下水區域，會使用改性環氧樹脂涂層，額外添加耐化學介質的助劑，耐酸堿性能提升40%，涂層厚度會增加至0.4~0.6mm。

　　三、重慶地區涂塑復合鋼管涂層的質量控制環節

　　1. 預處理環節

　　鋼管基體必須進行噴砂除銹至Sa2.5級，表面粗糙度40~80μm，重慶高濕度環境下，除銹后必須在4小時內完成涂塑，避免返銹影響涂層附著力

　　2. 涂塑環節

　　內涂塑一般采用靜電噴涂工藝，控制噴涂溫度在180~220℃，保證環氧樹脂的固化度≥95%

　　外涂塑采用浸塑或噴涂工藝，聚乙烯涂層需要控制熔融溫度在200~230℃，保證涂層的均勻性

　　3. 成品檢測

　　針對重慶的環境特點，除了常規的電火花檢漏、附著力檢測，會額外增加耐濕熱循環檢測(40℃、相對濕度95%，循環7天)、耐酸雨模擬檢測(pH值4.0的模擬酸雨，浸泡72小時)，檢測合格后才可投入使用

　　四、重慶地區涂塑復合鋼管涂層的質保要求

　　在正確安裝、使用的前提下，針對重慶的環境，涂層的質保期一般為5~8年，質保范圍包括涂層的起泡、脫落、開裂、腐蝕穿孔等問題;如果是用于化工流體輸送的改性涂層，質保期可延長至8~10年。
